jueves, 27 de octubre de 2016

¿Qué es la topografía?

¿Qué es la topografía?

La topografía es la ciencia encargada de describir físicamente la superficie de la tierra, describiendo sus accidentes y características. Además establece los métodos y procedimientos para llevar a cabo estas descripciones.


Generalmente se llama Topografía cuando se describe un área generalmente pequeña, digamos hasta una ciudad o un país; cuando describe áreas mayores, como un continente o todo el mundo, se le llama Geodesia.

RESEÑA.

Antecedentes históricos de la topografía.

Los orígenes de la topografía empieza desde los tiempos de TALES DE MILETO y ANAXIMANDRO, de quienes se conocen las primeras cartas geográficas y las observaciones astronómicas que añadió ERASTÓGENES. Acto seguido, guardando la proporción del tiempo HIPARCO crea la teoría de los meridianos convergentes, y así como estos pioneros, recordamos entre otros a ESTRABON y PLINIO, considerados los fundadores de la geografía, seguidos entre otros por el Topógrafo griego TOLOMEO quien actualizó los planos de la época de los Antónimos. Mas tarde en Europa, se mejoran los trabajos topográficos a partir de la invención de las cartas planas. Luego en el siglo XIII con la aplicación de la brújula y de los avances de la Astronomía, se descubren nuevas aplicaciones a la Topografía.

Así, de manera dinámica a través del tiempo la Topografía se hace cada vez más científica y especializada, por estar ligada a lograr la representación real del planeta, valiéndose para este propósito en la actualidad de los últimos adelantos tecnológicos como la Posición por satélite (GPS y GLONASS) gracias a los relojes atómicos y a la riqueza de información captada por los Sensores remotos


En América, la aplicación concreta y el desarrollo de la Topografía nos presenta un panorama enmarcado dentro de los tiempos de la conquista y la colonia y más específicamente por los trabajos adelantados por MUTIS, ALEXANDER VON HUMBOLDT y FRANCISCO JOSE DE CALDAS.


Posteriormente España envía misiones de Cartógrafos dentro de los cuales es notable AGUSTÍN CODAZZI. En la continua tarea de establecer las "VERDADERAS" medidas y formas del territorio, siempre ligadas a los hechos políticos y a la soberanía, ha pasado una extensa lista de Cartógrafos, Geógrafos, Astrónomos etc., con el propósito de lograr la representación lo más real y exacta posible de la tierra, que se resume etimológicamente en dos palabras: TOPO = TIERRA y GRAFOS = DIBUJO.



En 1883 se integra la carrera de Ingeniero Topógrafo e Hidrógrafo, la cual perdura con el título básico de "INGENIERO TOPÓGRAFO". A comienzos de la vida republicana, la profesión se denominó como "Agrimensor" y fue ejercida en una buena parte por militares, mucho antes de que se impartiera la Ingeniería Civil. A la par con la demanda de las primera obras como la apertura de ferrocarriles y caminos, se crea la Ingeniería Civil y junto a ella con el pasar del tiempo se forman los auxiliares instrumentistas que por la habilidad técnica en tareas repetitivas de campo y a la necesidad del Ingeniero de una cantidad considerable de tiempo para realizar las cálculos ya que tenía que realizarlos a mano, se abre un espacio para el comienzo del denominado "Topógrafo Empírico"

Aplicaciones de la topografía en el mundo actual.

- Levantamientos cartográficos: se llevan a cabo en mapas de pequeña escala (1/200000, 1/50000, etc). Se necesita el apoyo de la geodesia para pasar a superficie plana, sera necesario apoyarse en la fotogrametria.


- Levantamientos topográficos: son levantamientos de escala medidas a grandes (1/5000, 1/100, 1/10 maximo), no es necesario tener en cuenta la curvatura terrestre y no hemos a recurrir a la geodesia. Aunque si hacemos un canal o similar de gran longitud, en el que hay que superponer varios planos es necesario tener en cuenta la geodesia.



- Levantamientos catastrales: se realizan para determinar como es la planimetria de la parcela (1/5000).

- Levantamientos urbanos: se hace en municipios para que quede representada la planimetria de cada edificio o solar (1/500).






- Levantamientos para proyectos de ingeniería: se hace en el caso en que tenemos una escala grande y necesitamos una pequeña, entonces tenemos que hacer nuestro propio plano (1/1000).



-Aplicaciones de ingeniería: se realizan para llevar al terreno lo que hemos representado en el papel. Se requiere de topografía para las plataformas petroliferas, repetidores de televisión, etc.´

¿Cómo se realiza un análisis topográfico de un terreno?


Software utilizado en topografía para análisis.

Autocad

AutoCAD es un software de diseño asistido por computadora utilizado para dibujo 2D y modelado 3D. Actualmente es desarrollado y comercializado por la empresa Autodesk.


MicroSurvey Software Inc.

Profesionales de la Topografía y de la Construcción alrededor del mundo quienes están usando estaciones totales, GPS, y colectores de datos utilizan nuestro software de escritorio y de colección de datos para incrementar eficiencia y productividad.




MicroSurvey FieldGenius, es el más poderoso software de colección de datos basado en gráficos disponible. FieldGenius le permite hacer más en menor tiempo tomando ventaja de procesadores de mayor potencia, visualización de gráficos brillantes, y mayor memoria en modernos colectores de datos Windows Mobile y tabletas Windows.
MicroSurvey se complace en anunciar su alianza con Effigis Geo Solutions, productor de la solución fácil de utilizar EZSurv software de Post-Procesamiento.



MicroSurvey CAD 2016
Potenciado por IntelliCAD®, ir desde Campo hasta el final nunca ha sido tan fácil. MicroSurvey CAD es la solución de diseño desarrollada especialmente para Topógrafos. La versión Premium incluye funciones COGO, MDT, y de DISEÑO. Lo último en herramientas para topografía además del procesamiento de nube de puntos. La versión Studio incluye todo, incluso manejo de nube de puntos.



Star Net
MicroSurvey STAR*NET
Un paquete de Windows 32-bit fácil de usar que ajusta redes topográficas 2D/3D usando rigurosas técnicas de Mínimos Cuadrados. Este maneja redes que contengan observaciones convencionales con hasta 10,000 estaciones ajustables.



Effigis EZSurv
MicroSurvey se complace en anunciar su alianza con Effigis Geo Solutions, productor de la solución fácil de utilizar EZSurv software de Post-Procesamiento.

miércoles, 19 de octubre de 2016

"AutoCAD, usos y aplicaciones



"AutoCAD, usos y aplicaciones"

Reseña histórica.


La historia de Auto CAD es una larga sucesión de nuevas utilidades y características del programa. Esta es la historia de una serie de conjeturas acerca de causas y consecuencias de cada una de sus 17 ediciones. Si bien Auto CAD fue uno de los primeros, a mediados de la década del 80 muchas otras empresas también desarrollaron sus propios sistemas CAD.

En general, las otras implementaron desde un principio el uso de todo tipo de trabas electrónicas y/o digitales a la reproducción, instalación y uso de sus sistemas. La evolución y desarrollo de las aplicaciones CAD han estado íntimamente relacionados con los avances del sector informático. Hay que destacar, el gran interés estratégico que desde el principio ha tenido el CAD para las empresas, por el impacto enorme en la productividad. Las grandes empresas desde el principio han apostado por el CAD y ello supone importantes inversiones, que lógicamente potencian y convierten el CAD en un producto estratégico con un gran mercado.

Entorno de trabajo de AutoCAD.

Barra de menús: Permiten acceder a los comandos de AutoCAD de la misma manera que en el resto de aplicaciones Windows. Algunos de los comandos muestran una pequeña flecha, eso quiere decir que contienen un submenú que se abrirá si mantenemos el cursor del ratón sobre el elemento del menú. En la barra de estado obtendremos una pequeña descripción de la utilidad de cada comando según vayamos seleccionándolos.

 Barras de herramientas: AutoCAD posee muchas de estas barras, por lo que tan sólo se visualizan por defecto un pequeño número de ellas. Posibilitan el acceder a cada una de las órdenes de AutoCAD de una forma más rápida. Algunos de los botones contienen una pequeña flecha en su esquina inferior derecha: eso quiere decir que a su vez contienen otra barra de botones desplegables. Para abrirla basta con hacer clic con el botón izquierdo del ratón sobre el icono y mantener el botón pulsado. Para visualizar una barra de herramientas, haz clic con el botón derecho del ratón sobre cualquiera de las barras de herramientas. Se presentará un menú contextual donde podremos escoger la barra de herramientas que queramos activar o desactivar.

 Área de dibujo: Es el espacio en el que realizarás el dibujo, donde trabajaremos. En AutoCAD podrás tener activos simultáneamente varias de estas ventanas; Interesa siempre tener el máximo de espacio de dibujo para trabajar cómodamente.
.
Icono del SCP: SCP significa "sistema de coordenadas personales". Representa la ubicación de los ejes X, Y, Z en nuestro dibujo. Es fundamental para el trabajo en tres dimensiones.

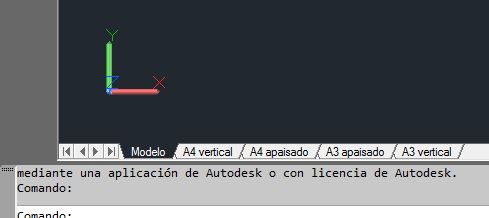

 Pestañas de selección de modelo y planos: Son unas pequeñas lengüetas que nos permiten seleccionar el área de trabajo donde estamos creando nuestro modelo (espacio modelo) y el área de trazado de planos (espacio papel o layout). Podremos realizar tantos planos o presentaciones como deseemos a partir de un dibujo de AutoCAD.

 Barras de desplazamiento: Sirven para mover horizontal y verticalmente el dibujo, a semejanza de otras aplicaciones para Windows, aunque en el caso de AutoCAD no vamos a usarlas prácticamente nunca. En su lugar utilizaremos las herramientas de zoom y desplazamiento. Es preferible desactivarla desde el menú Herramientas ->Opciones -> Visual. -> Elementos de Ventana, desde donde también podremos configurarlos colores y los tipos de letra que utilizará AutoCAD.

Ventana de líneas de comando: Se trata de una ventana de texto en la que podremos introducir comandos de AutoCAD desde el teclado, y que servirá también para que AutoCAD nos pida información sobre datos o acciones. Cada una de las acciones que AutoCAD puede realizar tiene asociada un comando, y de hecho hay órdenes que tan sólo pueden ser introducidas mediante dicho comando.

Barra de estado: Sirve para visualizar las coordenadas de la posición actual del cursor, para obtener una breve ayuda sobre comandos, y también tiene una serie de botones cuyo uso iremos viendo más adelante.

Ventanas de diálogo o de edición: En algunos momentos AutoCAD presentará ventanas adicionales desde donde realizaremos las opciones propias del comando que hayamos ejecutado.


Imagen completa:




Principales usos en diferentes carreras:

-Arquitectura.


Desde el AutoCAD hasta la plataforma Revit para el modelado de información de edificios, ofrece todo el conjunto de soluciones de arquitectura que ayudan a mejorar la productividad, ofrecer ideas innovadoras de diseño y gestión del ciclo de vida del proyecto.

-Ingeniería Civil.

Ayuda a los ingenieros civiles a incrementar la productividad, permanecer coordinados a través de los proyectos y ofrecer a mejores resultados para sus clientes. Diseñados para el desarrollo de proyectos hidrológicos, vialidad, urbanismo, movimientos de tierra y suelos.

Además sirve para el modelado y análisis de estructuras, tanto metálicas como de concreto basado en la plataforma Revit para el modelado de información de edificios, con avanzadas capacidades para el análisis estructural para estructuras grandes y complejas así como la creación de dibujos de detalles y planos de fabricación.

-Ingeniería Eléctrica.

Pueden construir, crear y modificar sistemas de control eléctrico, además tienen un completo conjunto para el diseño eléctrico. Tiene librería complaeta de símbolos, herramientas que automatizan el proceso de ingeniería eléctrica y ahorran esfuerzo y tiempo para centrase en el proceso de innovación.

-Topografía.

 Ayuda a los ingenieros topógrafos a incrementar la productividad, permanecer coordinados a través de los proyectos y ofrecer a mejores resultados para sus clientes. Diseñados para el desarrollo de proyectos hidrológicos, vialidad, urbanismo, movimientos de tierra y suelos.

Principales aplicaciones de AutoCAD en el desarrollo de planos 2D y 3D.

AutoCAD está orientado a la producción de planos, empleando para ello los recursos tadicionales de grafismo en el dibujo, como color, grosor de líneas y texturas tramadas.

Programas específicos de aplicación:
  • Autocad Architectural desktop: Centrado en arquitectura e ingeniería de edificios.
  • Autocad Map, World, Mapguide: Para sistemas de información geográfica y cartografía.
  • Autocad Mechanical: Con añadidos para optimizar producción mecánica, normalización de piezas, cálculos de ingeniería, etc.
  • Mechanical Desktop: Preparado para el diseño mecánico en 2D y 3D, análisis y fabricación necesarias para la producción. Añade el concepto de información paramétrica, un nuevo campo revolucionario en el entorno CAD.

  • 3D Studio Max y VIZ: para el acabado fotorrealístico, animaciones 3D, presentaciones `virtuales'. Son de la misma casa pero trabajan de otra manera, es decir, no nacen del AutoCAD, aunque la comunicación entre programas es fluida.


Diseño 2D.

  • -Sistemas de coordenadas. Precisión en la fijación de puntos. Sistema adsoluto, relativo y polar. Sistemas de coordenadas del usuario. Uso de los distintos sistemas de coordenadas, herramientas que otorgan exactitud en el dibujo.
  • -Comandos de visualización. Creación de vistas asimilándose a cámaras; nombrar vistas, vistas predeterminadas. Destruir, restaurar, numerar. División de múltiples pantallas.
  • -Modos de selección. Modos de referencia a entidades.
  • -Comando de edición básicas.
  • Técnicas en 2D.
    • -Comandos de edición avanzados. Introducción de técnicas y trucos para lograr mayor eficiencia.
    • -Combinación de comandos.
    • -Comando de edición aplicados en forma productiva.
    • -Técnicas de espacio papel.
    • -Uso de bloques. Creación y exportación de bloques. Actualización de bloques.
    • -Comandos de inquisión: Área, perímetro, centro de mas, distancia entre puntos, incluso de todo el dibujo mismo como una totalidad.
    • Diseño 3D.

  • -Descripción analítica de la volumetría, contornos y dimensiones de un objeto sistema. Incluyendo relaciones geométricas e incluso algebraicas entre los distintos componentes.
      • Proyecciones bidimensionales del objeto o sistema: obtención de vistas, secciones, perspectivas, detalles, etc.; automáticamente.
      • -Modelado de superficie.
      • -Creación de modelos tridimensionales usando extrusión, primitivas y revolución.
      • -Uso de operadores boléanos para sumar, restar e interceptar partes de modelos. Eso del modelador de regiones.
      • -Manipulación de sólidos. Redondeo de vértices. Separación de sólidos. Creación de piezas mecánicas.
      • -Manipulación de vistas. Vistas isométricas.

¿Cómo hacer un plano 2D arquitectónico?



¿Cómo hacer un diseño en 3D de una edificación?



miércoles, 12 de octubre de 2016

"Obras más importantes de la Ing. Civil en Latinoamérica en los últimos 20 años"



"Obras más importantes de la Ingeniería Civil en latino américa en los últimos 20 años"




Durante los últimos veinte años, la ingeniería civil en latinoamérica ha tenido gran crecimiento, de tal manera que se han edificado importantes obras que tienen gran tecnología e innovación, como son represas, puentes, edificios entre algunos otros.
En México es donde hay mayor auge de la ingeniería, pues hay mayor inversión y por ende mayor construcción.

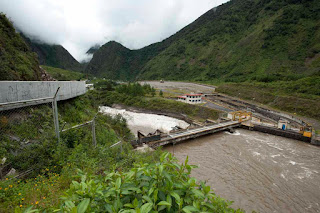

 Presa y línea de transmisión de Inambari (2009)
La Central Hidroeléctrica del Inambari será la más grande del Perú y la quinta en America Latina, implicando una inversión de $ 4.847 millones de dólares. Su construcción se daría en el marco del convenio firmado entre los gobiernos del Perú y Brasil en abril del 2009, para la construcción de seis hidroeléctricas en el Perú.

Puerto de Veracruz (2012)

Uno de los puertos más antiguos de América atraviesa por un proceso que lo convertirá en un referente continental.
Su modernización, incluye la anexión de 300 hectáreas de bahía, un libramiento ferroviario, una zona de actividades logísticas y 36 posiciones para recibir navíos. Al final tendrá la capacidad de manejar 95 millones de toneladas de carga adicional.

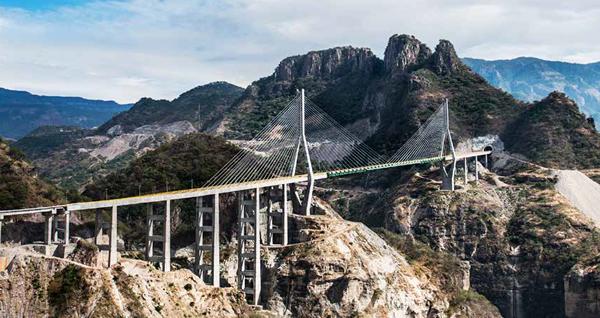

 Puente Baluarte (2012)
Construido en la región conocida como el Espinazo del Diablo, al ser terminado en 2012 se erigirá como el puente más elevado del mundo y el atirantado más grande de América Latina.
Tendrá una extensión de un kilómetro y un tendido de 152 tirantes de acero. Es parte de un proyecto vial para unir el Pacífico y el Atlántico.
Gran Telescopio Milimétrico (2013)
Este proyecto fue concebido por el Instituto Nacional de Astrofísica, Óptica y Electrónica (Inaoe) y la Universidad de Massachusetts, está equipado con una antena de 50 metros de diámetro con la potencia suficiente para captar señales a 13 mil 400 millones de años luz, distancia en la que se calcula ocurrió el Bing Bang
Planta de Tratamiento de Aguas Residuales Atotonilco (2011).
Será la obra más grande del mundo en su tipo. Tendrá la capacidad de sanear 35 mil litros de agua por segundo con las cuales se regarán 80 mil hectáreas agrícolas en el Valle del Mezquital.
También aprovechará el proceso de tratamiento de lodos para generar gas metano suficiente  para producir el 80% de su demanda eléctrica.
La Yesca (2012).
Atenderá la demanda de energía eléctrica del occidente del país sin emitir dióxido de carbono. Estará integrada por dos turbogeneradores con una potencia 350 Mega watts cada uno.
Es la segunda presa de enrocamiento con cara de concreto más alta del mundo y el proyecto forma parte del Sistema Hidrológico del Río Santiago, el cual cuenta  con un potencial de 4 300 Mega watts.
Puerto Açu (2012).
Será el puerto industrial más grande de América Latina y el tercero a nivel mundial, trabajará con 350 millones de toneladas de carga al año.
Recibirá acero, procesará petróleo y contará con plantas cementeras y plantas de energía industrial, un fabricante de automóviles, industria de autopartes y tecnologías de información.
Túnel Emisor Oriente (2012).
Tendrá la capacidad de reorientar 150 m³ de aguas residuales y de lluvia por segundo, lo cual potencializará el sistema de drenaje permitiendo prevenir inundaciones.
Estará integrado por 24 lumbreras con profundidades que van desde 26 hasta 150 metros y es parte del Programa de Sustentabilidad Hídrica de la Cuenca del Valle de México.

El Metro de Santiago (2013)
Es el más moderno de Latinoamérica y uno de los mejores a nivel mundial. Cuenta al 2013 con 5 líneas, 108 estaciones y una extensión de 103 km. Su récord histórico de afluencia, 2.580.666 pasajeros en un día, tuvo lugar el 31 de octubre del 2012. Durante ese año, el Metro de Santiago transportó un total de más de 648 millones de pasajeros, lo que significó 8,8 millones de personas más que en 2011.

Costanera Center (2014)

El nuevo centro de negocios de Santiago, recibe a este complejo de 704 mil m² construidos, compuesto por un centro comercial y cuatro torres destinadas a hoteles y oficinas. De todo el conjunto, destaca la “Gran Torre Costanera”, el rascacielos más alto de Sudamérica, con 300 m. de altura, lo que representó un desafío para su cálculo, diseño y construcción.



Complejo Campos Neutrais (2010)
Reúne tres parques eólicos, en el estado de Río Grande do Sul, que producirán energía para 3,7 millones de habitantes y generarán 8-9 mil empleos.

miércoles, 5 de octubre de 2016

"Vida y obra del Ing. Jorge Matute Remus"

"Vida y obra del Ing. Jorge Matute Remus"





La vida y obra del Ingeniero Jorge Matute Remus, se basa en la Ingeniería civil mexicana, fue un gran pilar para esta ciencia en México, pues innovó totalmente moviendo el edificio de teléfonos de México ubicado en la calle Juárez en los lejanos 1950, aquello parecía un sueño pero este Ingeniero civil oriundo de Guadalajara lo logró.


¿Quién fue Matute Remus?

Nació en Guadalajara en febrero de 1912. Estudió Ingeniería civil en la Universidad de Guadalajara. Falleció el 6 de julio de 2002 a los 89 años de edad. Es parte de la Rotonda de los Jalisciences Ilustres.



Re ubicación del edificio de Teléfonos de México.

En 1948 el gobierno de la ciudad decide ampliar la calle Juarez, el único problema era que se atravesaba este edificio, demolieron los demás y este seguía, demolerlo costaba una millonada pues tenían que construir uno nuevo con equipo nuevo. No podía dejar de trabajar el edificio; fue cuando aparece Matute Remus miembro de la Comisión de Planeación del Gobierno y Rector de la Universidad de Guadalajara y quien expresó que si los de la telefónica consideraban que no podían hacer una nueva central porque les costaba una millonada, lo más sencillo sería mover el edificio.

Aquello una broma inapropiada, pero Matute Remus se dispuso a demostrarles teóricamente la validez de su declaración. Según él técnicamente era factible y que económicamente resultaba mucho más ventajoso porque le costaría a la telefónica únicamente un millón de pesos, en lugar de los nueve iniciales.

El 24 de octubre de 1950 se inició la difícil tarea. No se evacuó el edificio, se le dijo a todo el personal que debía seguir laborando. El trabajo se hizo con una precisión tan espectacular, que las telefonistas jamás dejaron de atender llamadas, todo fue como cualquier otro día. Incluso colocaron vasos de agua para ver que pasaba y el agua ni se movió. El edificio de 1700 toneladas de peso fue movido doce metros, hasta alinearlo con la calle. Hoy en la esquina de Juarez y López Cotilla.
Se terminó en noviembre del mismo año. El movimiento en sí del edificio se realizó en cinco días.


¿Cómo lo logró?
Utilizó una técnica ancestral similar a la de los egipcios y otras culturas antiguas para mover sus templos o pirámides, esta consiste en colocar una plataforma tendida debajo del edificio y sobre ella, se ubicaron 1,800 metros de  rieles que, con la ayuda de 12 gatos mecánicos de tipo ferrocarril, se empujó hacia atrás esta obra en causarle ningún tipo de daño.

Rector de la Universidad de Guadalajara

Fue rector de la UDG de 1949 a 1953. Uno de sus logros más importantes como rector, fue que los estudiantes de todo el Estado pudieran ingresar a la Universidad de Guadalajara, ya que antes el ingreso a la Universidad estaba reservado únicamente para las escuelas públicas de Jalisco.
Fundó el Instituto Tecnológico de la Universidad de Guadalajara, complejo universitario el cual es sede de la Escuela Vocacional, Preparatoria No. 12, Instituto Politécnico, Áreas Deportivas de la propia Universidad, Centro Universitario de Ciencias de la Salud "CUCS", Centro Universitario de Ciencias Exactas e Ingenierías "CUCEI".

Presidente municipal de Guadalajara.

Asumió la Presidencia Municipal de Guadalajara de 1953 a 1955. La obra prioritaria de su administración fue lograr el suministro de agua potable a la ciudad desde el Lago de Chapala; las obras fueron inauguradas en los primeros meses de 1956. Además de la construcción de cerca de diez mercados públicos


Obras destacadas.


  • Construyó el Estadio de Béisbol (avenida Revolución) en tan sólo cuatro meses, tiempo récord en la construcción, dado el tipo y el volumen.

  •  La construcción de la planta Swecomex (marca comercial de Operadora Cicsa) Guadalajara.

  •  La fuente del parque Alcalde fue una obra proyectada y construida por la empresa del ingeniero Matute.

  •  Organizó y dirigió el Centro Regional de Enseñanza Técnica Industrial (Cereti), después llamado Ceti.

  • Cambió equipos y unidades a la Línea 1 del metro (que desde entonces ofrece el servicio que ahora conocemos como Tren Ligero), ya que funcionaba con trolebuses.
